GNS3部署使用

GNS3

  • what:GNS3部署使用
  • where: centos7、docker、x86/arm64
  • when: 2022.2.23
  • who: JRT
  • why: 记录
  • how:

1.含义

GNS3是思科旗下一款具有图形化界面可以运行在多平台（包括Windows, Linux, and MacOS等）的网络虚拟软件。

开源地址：https://github.com/GNS3

2.部署

gns3分为服务端和客户端，客户端分安装客户端工具和浏览器访问两种，服务端和客户端要分别部署，搭配使用。为简化部署，查到第三方有将服务端gns3-server与浏览器客户端 gns3-web-ui做了整合直接可以拉取使用。

docker run  -itd --name gns3   --privileged=true  -e BRIDGE_ADDRESS="172.21.1.1/24"  -v $PWD/data:/data -p 9005:3080 jrt101/gns3:latest
#dockerhub地址：https://registry.hub.docker.com/r/jsimonetti/gns3-server
#github地址：https://github.com/jsimonetti/docker-gns3-server
# -e BRIDGE_ADDRESS="172.21.1.1/24" - Configure the internal NAT network bridge for GNS3

3.使用

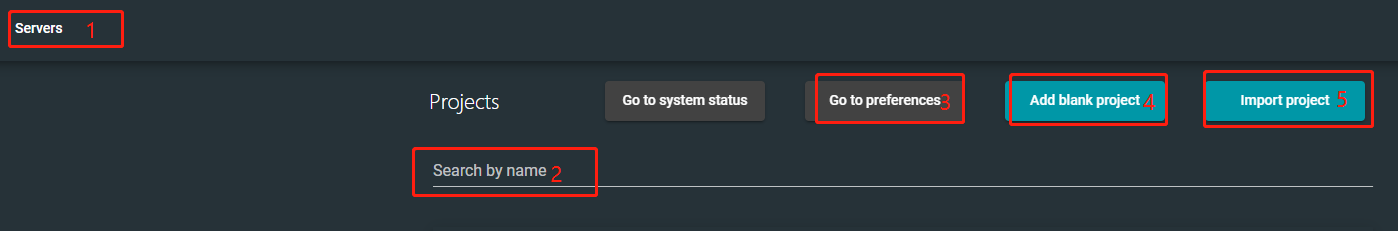

docker容器启动后，GNS3默认端口是3080，默认访问地址：http://ip:3080/,首页如下：

序号1：server，可以继续添加服务端，添加后一键切换；
序号2：search by name,每一个网络拓扑创建时会先创建项目，根据项目名进行搜索；
序号3：修改一些配置项；
序号4：增加或创建一个项目；
序号5：导入一个项目，即可以复用别人的网络拓扑；

选择上图选项4，点击新建项目，按照提示输入项目名如：jrt,点击完成。

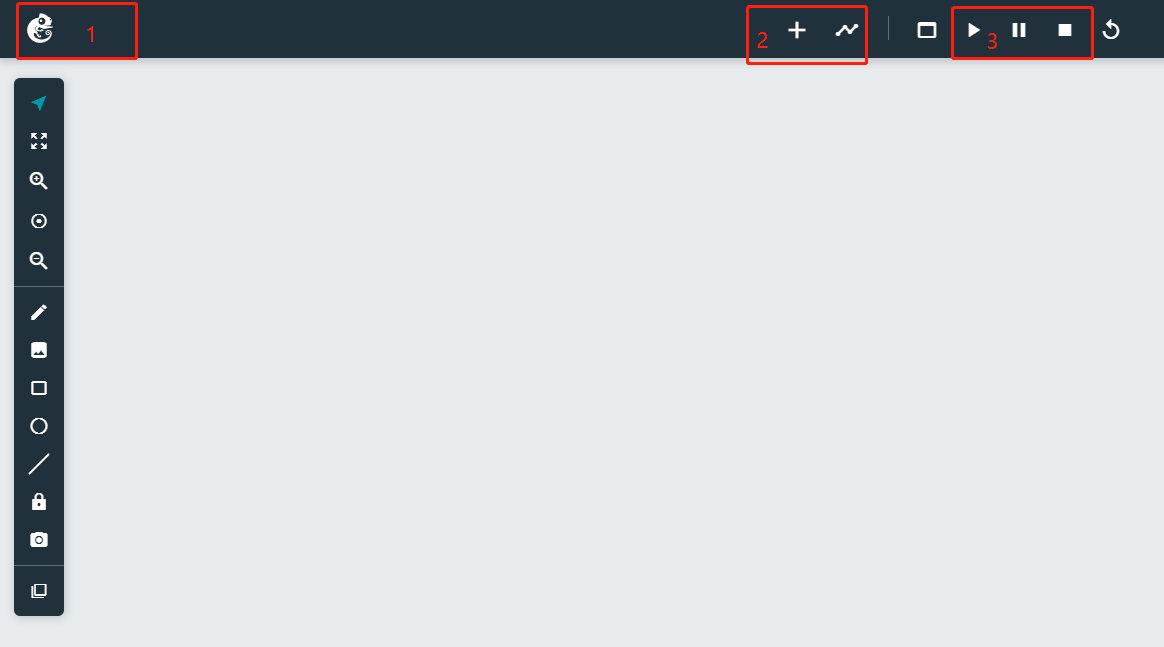

序号1：菜单键，主要是可以控制导入导出一些模板，即增加一些路由器、交换机；
序号2：增加设备，选择需要的设备,直接拖拽，没有自己需要的设备时需要导入镜像。常用有主机、交换机、路由器构建网络拓扑图，并使用接口连接；
序号3：启动或停止设备；

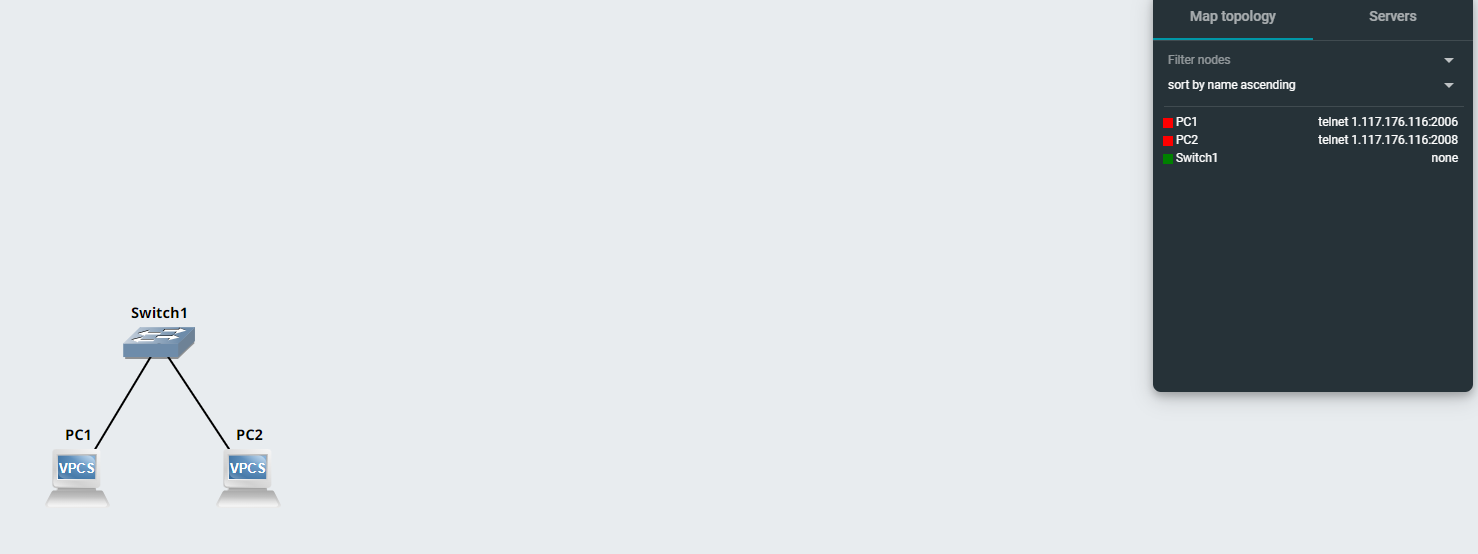

如下图，就是刚通过增加设备选项，选择主机进行拖拽，进行连接的最简单的网络拓扑，右边可以看到该网络拓扑的基本信息，红色代表主机未启动，绿色代表启动。若设备未启动，可以鼠标右击单个设备，选择start进行启动，也可以直接点击导航栏启动键一次性全部启动（不推荐，设备在启动时可能会占用大量cpu）

鼠标右击主机，选择网络控制台，进入网络控制台，切换英文输入法，也可以键盘录入。

#常用命令
？相当于linux中--help；
show ip 查当前主机ip；
ping 测试网络各个主机之间联通性；

给每个主机ip，根据自己规划

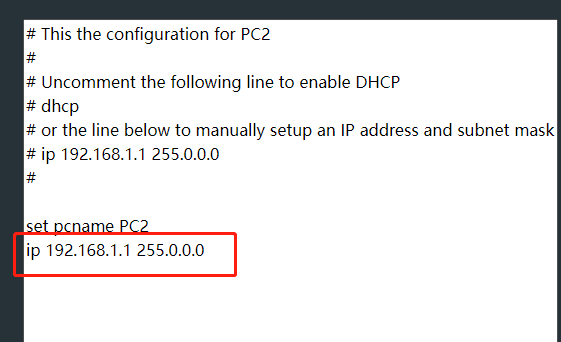

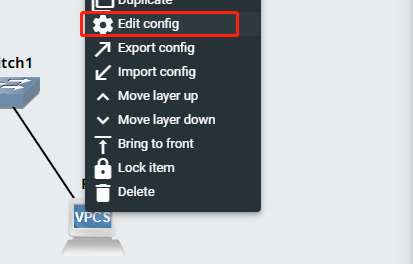

鼠标右击，edit config,

根据注释说明，填写自己需要的模拟IP

填完后即可测试连通性。

4.其他

导入模板（路由器、交换机）默认的GNS3服务未提供交换机，需要网络下载后导入，常用的这边已经整理上传至obs，直接导入即可。

obs地址：obs://JRT/imagenet/

导入镜像教程：

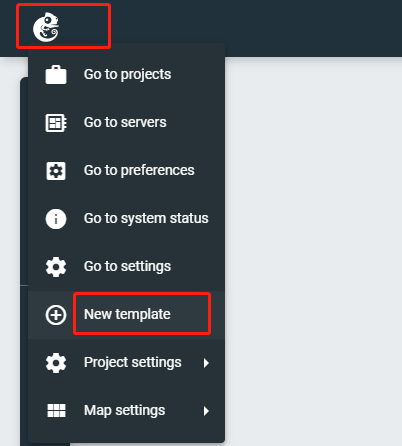

如我现在本地有Cisco 3660路由器镜像，点击菜单，点击new template

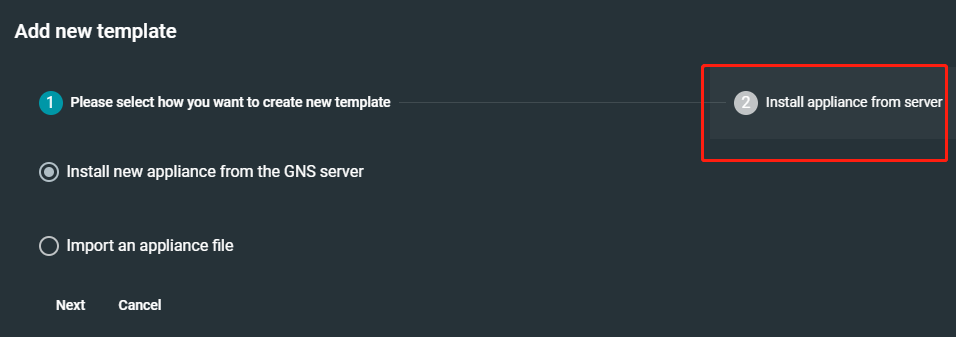

选择序号2 install appliance from server

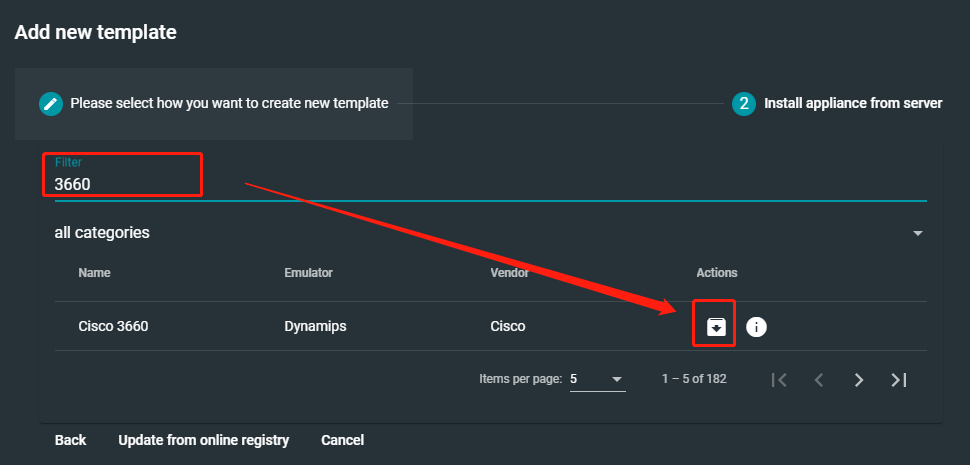

输入导入镜像的关键字如3660，点击下载，如下图所示

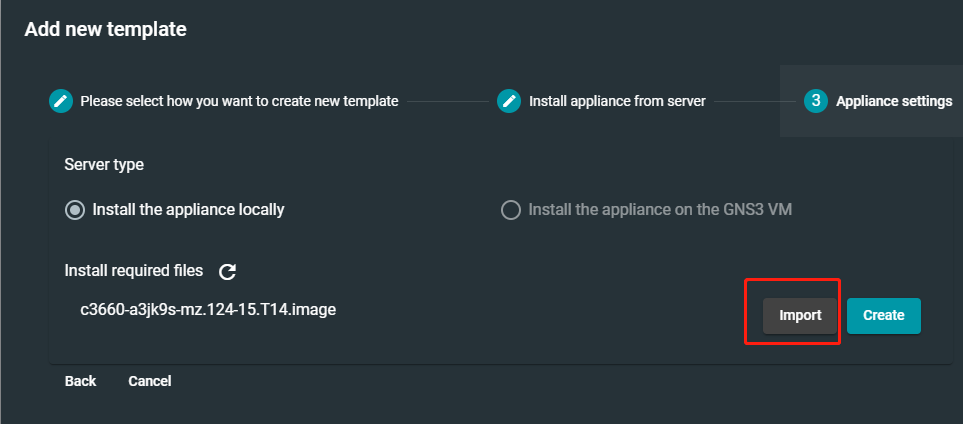

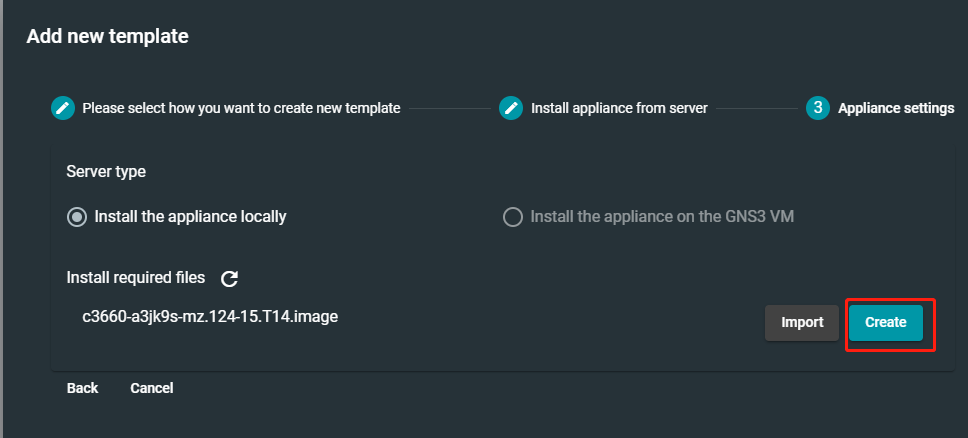

点击import导入，按照提示选择本地的镜像，完成后点击create即可

删除导入的镜像：

点击加号，点击open dialog to configure

点击 go to tempelete preferences

点击Dynamips

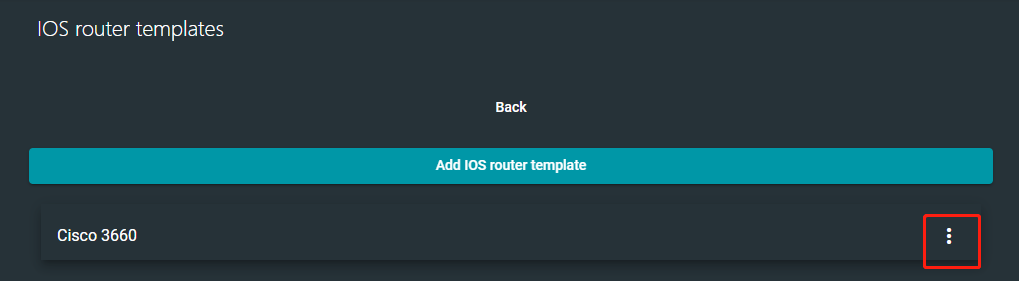

点击菜单键，删除即可

深入实践：

https://cloud.tencent.com/developer/article/1509374?from=article.detail.1671306
